Multidisciplinaire Engineering Groot Gemaal – Rotterdam

Locatie: Rotterdam, Nederland
Discipline: Piping, Mechanical & Structural
Scope: 3D Modellering, 2D Productietekeningen & As-Built Documentatie

De Uitdaging: Integrale Puzzel in Kritieke Infrastructuur

Voor de renovatie van een groot gemaal in de regio Rotterdam waren wij verantwoordelijk voor het volledig in kaart brengen en uitwerken van de technische installaties. In een compacte omgeving als een gemaal telt elke millimeter. De uitdaging lag in het integreren van nieuwe piping en instrumentatie met de noodzakelijke toegangswegen (trappen en bordessen), zonder concessies te doen aan de bereikbaarheid of veiligheid.

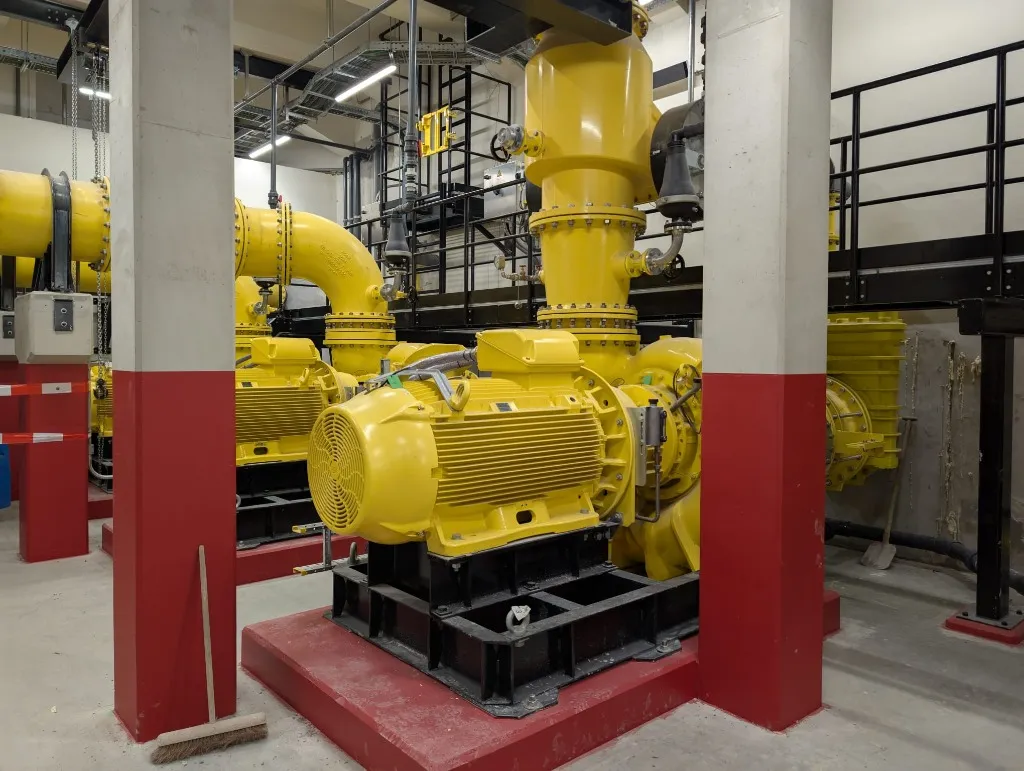

Gemaal pompinstallatie

De Aanpak: Van Digitaal Ontwerp naar Werkplaats

We hebben gekozen voor een integrale 3D-aanpak. Het complete systeem – inclusief alle leidingwerken, appendages, instrumenten en het staalwerk voor bordessen – is in 3D gemodelleerd. Dit stelde ons in staat om voorafgaand aan de productie nauwkeurige clash detections uit te voeren en te garanderen dat alles fysiek zou passen.

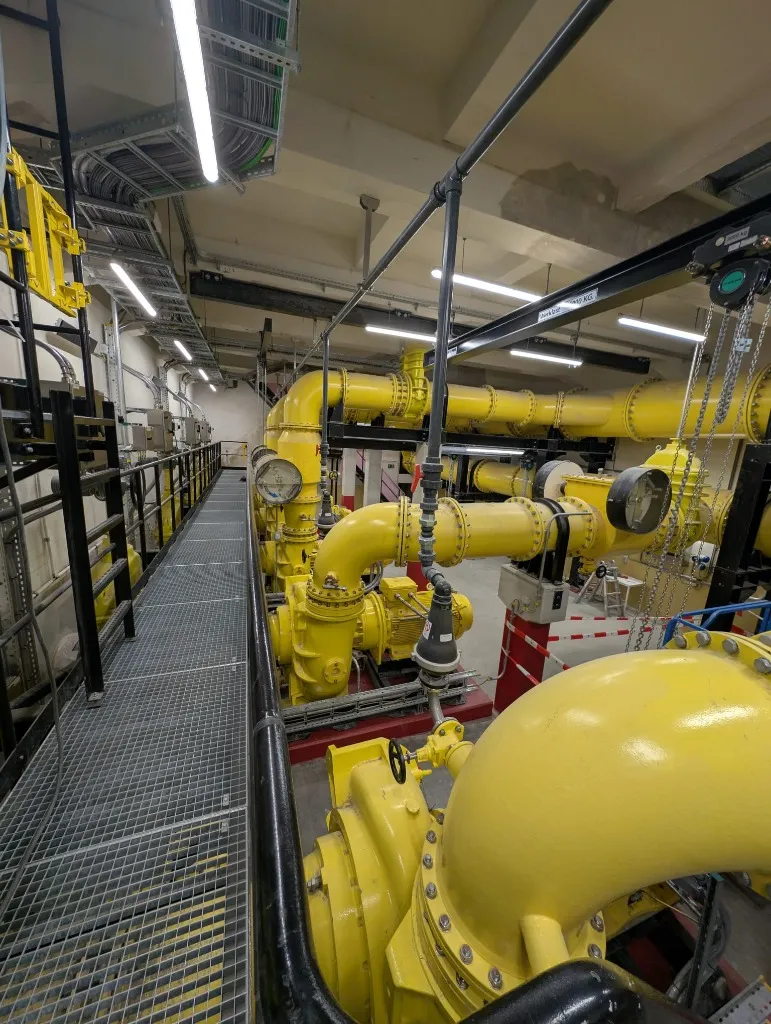

Leidingwerk en bordessen

Vervolgens is de vertaalslag gemaakt naar de realisatie. Vanuit het 3D-model zijn gedetailleerde 2D-werkplaatstekeningen (spools & construction drawings) gegenereerd. Hiermee kon de werkplaats direct en foutloos aan de slag met de pre-fabricage.

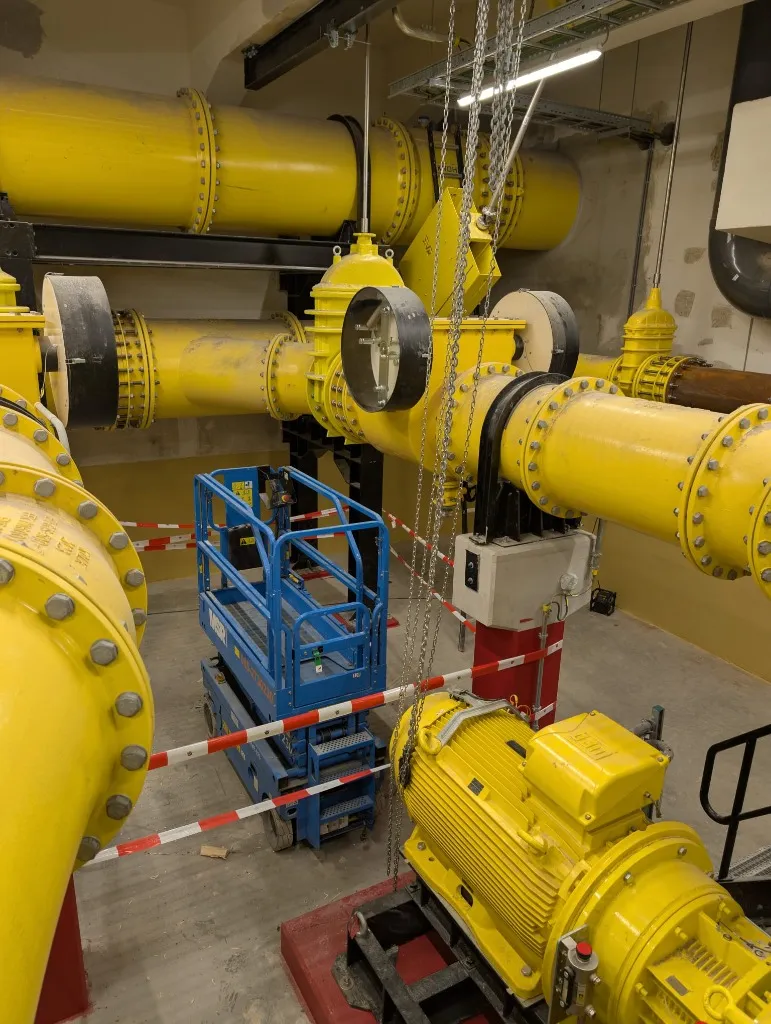

Piping installatie

Het Resultaat: As-Built Accuratesse

Een project stopt voor ons niet bij de installatie. Tijdens de uitvoering zijn er onvermijdelijk kleine aanpassingen gedaan om de installatie perfect aan te sluiten op de bestaande civiele situatie. Wij hebben al deze wijzigingen (red-linings) verwerkt in het definitieve pakket, waardoor de klant nu beschikt over een 100% accurate 'As-Built' set tekeningen en modellen voor toekomstig onderhoud en beheer.

Project engineer on-site

Samenwerking

Dit project is uitgevoerd in samenwerking met Boeg Constructiewerken, een VCA gecertificeerd allround montage- en constructiebedrijf. Boeg voerde de constructiewerkzaamheden uit en is actief in diverse sectoren:

  • Scheepsreparaties en jachtservice
  • Leidingwerk en installatie van motoren
  • Afvalwaterzuivering en waterbeheersing – met een focus op kettingruimers en beluchtingssystemen
  • Onderhouds- en montagewerkzaamheden – aan wal of op zee, met een vloot van goed geoutilleerde servicewagens

Boeg onderscheidt zich door hun sterke engineering van constructies op maat: vanaf de tekentafel tot de daadwerkelijke realisatie en installatie van het ontwerp. Deze samenwerking combineerde onze expertise in 3D-modellering en technische documentatie met hun uitvoeringskracht in het veld.

Kerncompetenties

In dit project demonstreren wij de volgende vaardigheden:

  • Design & Interface Management: Het coördineren van verschillende disciplines (Piping & Structural). Wij zorgen ervoor dat het leidingwerk niet botst met de constructie en dat instrumenten bereikbaar blijven voor operators via de bordessen.

  • Constructability & Work Preparation: De vertaalslag maken van een mooi 3D-plaatje naar een maakbaar product. Door 2D-tekeningen 'werkplaats-klaar' aan te leveren, minimaliseren wij vragen uit de productie en faalkosten tijdens de montage. Bekijk onze mechanisch ontwerp diensten.

  • Quality Control & As-Built Management: Het borgen van de dossierkwaliteit. Het leveren van een kloppende As-Built status is cruciaal voor de asset owner; dit toont aan dat wij projecten administratief net zo strak afronden als technisch.

  • Digital Engineering (CAD/3D): Het inzetten van moderne engineering tools om risico's in de bouwfase te elimineren (First Time Right). Lees meer over onze uitbesteding van CAD diensten.
